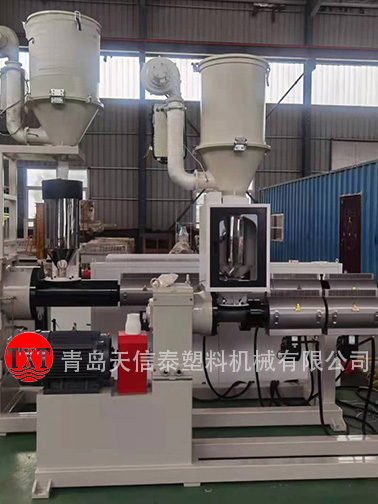

PE供水管生产线涉及挤出成型、冷却定型、牵引切割等关键环节,其稳定运行直接影响管材质量。以下是常见故障、原因分析及处理措施:
一、挤出成型阶段故障
挤出机温度波动
原因:加热圈损坏、温控器失灵、热电偶接触不良。
处理:检查加热元件,更换损坏部件;校准温控器;清理热电偶接触面。
原料下料不畅
原因:料斗堵塞、螺杆设计不合理、原料含杂质。
处理:清理料斗,优化螺杆加料段设计;加强原料检测,安装过滤网。
管材焦烧(内壁碳化)
原因:机头温度过高、挤出速度过快、原料流动性差。
处理:降低机头温度(通常控制180-220℃);调整螺杆转速;更换流动性更好的PE树脂。
外径波动
原因:牵引速度不稳定、机头压力不足、真空定径失效。
处理:检查牵引机变频器,校准速度;清理模具,提高熔融压力;检查真空泵及密封条。
二、冷却定型阶段故障
管材变形或椭圆度大
原因:冷却水温过高、水流不均、真空定径套磨损。
处理:增加冷却水循环量,控制水温≤25℃;调整喷淋喷嘴设计;更换定径套。
管材内壁粗糙
原因:冷却水杂质、模具损伤、机头温度过低。
处理:加强水过滤,定期清理模具;适当提高机头温度(提升熔体流动性)。
三、牵引切割阶段故障
切割长度不准
原因:编码器误差、切割机刀片磨损、牵引打滑。
处理:校准编码器,更换刀片;检查牵引履带磨损情况,调整张紧力。
切口不平整
原因:切割机速度不匹配、刀片钝化、管材未完全冷却。
处理:同步调整切割与牵引速度;更换刀片,延长冷却水槽长度。
四、其他常见问题
管材表面划痕
原因:冷却水槽异物、托架毛刺、牵引履带损伤。
处理:清理水槽,打磨托架;更换履带或加装防护垫。
电气故障
原因:PLC程序错误、传感器失灵、突发停电。
处理:重启控制系统,检查传感器接线;配备UPS电源,防止机头固化。
五、预防措施
定期维护:每周检查加热系统、每月清理模具、每季度校准关键传感器。
原料控制:使用MFR(熔体流动速率)稳定的PE100级原料,避免受潮。
人员培训:建立标准化操作流程,强化故障应急演练。
升级设备:采用智能监控系统(如IoT传感器),实现预测性维护。
案例参考:某生产线因冷却水钙垢导致定型不良,通过加装电磁水处理装置并缩短水箱清洗周期,合格率从82%提升至98%。
通过系统性排查与针对性维护,可显著提升PE供水管生产线的稳定性与良品率。
